商辦大樓節能減碳齊步走!韓國空調設備商這樣做

2019/1/2


【30秒看完一整篇】

當節能減碳愛地球成為共識,為建物的中央空調配置遠端監控系統便是大勢所趨。本案例中的韓國空調設備商,打算為商辦大樓客戶提供中央空調遠端監控系統。為省去硬體整合與相容測試、軟體執行資料格式轉換等麻煩,一次取得遠端終端裝置(RTU)、I/O模組與軟體工具,以及客製化服務,盡速完成系統開發,他們選擇研華。

大樓必備空調 如何兼顧節能與舒適?

韓國一家空調設備商,專提供家用和商用空調產品,也開發自動監控系統與周邊產品,不少商辦大樓為該公司客戶。高樓層商辦大樓的中央空調系統,由室外主機負責產生冷熱源,再向建築物內各區的子系統提供冷氣或暖氣。中央空調可說既是建物中相當耗能的設備,也是電費多寡的兵家必爭之地,一般機關推廣節能時的開刀首選。

傳統上,中央空調系統多靠人力維護,作業模式勞心費力,又難以充分掌握各區空調的使用情況;只要人員稍微不察,就可能忘了關空調,電費也隨之暴增。當然也談不上按季節、區域、時段的使用需求,制定兼顧節能與舒適的空調運轉策略。

近來,這家空調設備商決定為提供客戶加值服務,欲利用雲端運算技術,為商辦大樓中央空調系統設計一套輔助設備,透過更智慧的運作來減少能源的消耗。新服務的運作邏輯簡言之¬¬即是,透過分散各區的子系統取得完整資訊,進行分析與預測,提升空調運轉效率。

該公司決定,在自行創建的私有雲平台上,設計中央空調遠端監控系統,並開出所需選購的方案內容如下:

  1. 遠端終端裝置(RTU)、I/O模組與軟體工具:傳送空調主機與百台以上子系統的資料給雲端系統,並負責接收由系統下達的各種控制指令(包括開啟/關閉空調、選定運作模式、調整風扇速度、設定空調溫度等等),讓物業管理者或大樓使用者可以透過網路來集中監控多個室內機。
  2. 一次性取得、客製化服務:鑑於自行挑選與組合產品的過程繁瑣又耗時,該公司希望能一次取得所需的硬體產品與軟體工具,同時還能得到客製化服務,來滿足專案的特殊需求。

針對此專案需要資料收集、預處理與轉發這三大功能,研華提供的完整解決方案包括了遠程智能採集終端ADAM-3600邊緣智能核心軟體WISE-PaaS/EdgeLinkIEC 61131-3 SoftLogic控制軟體類比輸出模組ADAM-3624研華客製的RS-485通訊模組、溫度量測模組模組ADAM-4018、以及數位輸入模組ADAM-4053


資料採集、轉換、傳輸  ADAM系列一次搞定

系統運作方式是,由裝設於各樓層的ADAM-4018與ADAM-4053,負責採集全棟大樓超過200台空調子系統的資料,並將資料傳送給ADAM-3600;而安裝於中央空調主機房內的ADAM-3600則負責採集空調主機的資料。所有資料均會交由內建於ADAM-3600的WISE-PaaS/EdgeLink進行通訊協定轉換,再透過無線網路轉發給私有雲平台的遠端監控系統,而該系統即可根據研華定義的API格式抓取資料。

另外, ADAM-3600本機自帶的數位輸出通道與擴充模組ADAM-3624所提供的類比輸出,則能執行由系統發送來的控制指令。譬如當偵測到有人出現在會議室時,系統即會自動開啟空調;又譬如可根據某辦公區域人數多寡,透過系統遠端調控該區的空調溫度。管理者只要待在監控中心,毋需親臨現場,就能讓大樓每個空間都維持舒適宜人的溫度。

ADAM-3600集採集、通訊、控制於一體,是專為遠端監控之物聯網應用而設計的遠程智能採集終端,也是此專案上下串連的核心產品。其提供的I/O通道、擴充插槽、RS-485串列埠與乙太網路埠,能對下連接各式各樣的裝置來採集資料;而支援LTE、Wi-Fi、NB-IoT等多種無線通訊協定,則能依客戶選定的網路傳送方式來轉發資料給上層的管理系統。度。

值得一提的是,ADAM-3600可以處理超過兩千個資料測點,因此可以遊刃有餘地監控與處理此專案的256台空調子系統。

ADAM-3600內建的兩套邏輯控制軟體工具WISE-PaaS/EdgeLink與SoftLogic,對於加速專案設計與系統整合助益匪淺。譬如:支援建築與物業管理系統通用的BACNet協定,讓中央空調遠端監控系統可以與其他建築物管理系統對接;資料轉換功能則讓收集來的資料均能以統一的API格式供系統存取,系統開發者只需透過簡單的設定即可完成轉換,完全不需自行編寫轉換軟體。而邏輯控制軟體同樣也是透過設定就能進行排程與狀態控制,因而大幅減少了系統開發的編程工作量與時間。

另外,ADAM-4000系列遠端I/O模組則作為分散式資料採集模組。此系列產品眾多,包括適用於嚴苛環境的強固型I/O模組;專為熱電偶、RTD、熱敏電阻等類比訊號擷取之用的類比I/O模組;以及具隔離與故障保護的數位I/O模組。此專案所採用的ADAM-4018與ADAM-4053,分別負責採集現場溫度與紅外線偵測。研華還特別客製了RS-485通訊模組,來滿足此專案指定以RS-485來連接空調子系統的需求。

研華以ADAM-3600與ADAM-4000系列產品所提供的完整解決方案,整合無線通訊、資料擷取、資料轉換和邏輯控制等功能,幫助空調設備商更快速便利地設計出中央空調遠端監控系統,進而協助終端使用者可優化分析空調運轉,並以節省人力的集中管理方式來遠端遙控各區的空調,為商辦大樓打造節能又舒適的辦公環境。

節電,最佳隊友陪您跟時間賽跑


隨著極端氣候出現日趨頻繁,人們越來越仰賴使用冷暖空調來度過酷暑與嚴冬;當空調成為生活必需品,解決其高能耗的問題也就更為迫切。

想要規劃出最佳中央空調運轉策略來節省用電,首要之務即是充分了解大樓內各區域的空調使用習性,因此空調設備資料的採集、傳輸與分析,便是實現策略的第一哩路。

研華以ADAM-3600為核心,整合資料採集、網路傳輸及雲端管理,提供了完整解決方案,讓空調設備商可在此方案基礎上進行二次開發,省去整合硬體產品與相容性測試的麻煩,也毋需自行開發軟體執行資料格式轉換,還能受惠於研華的客製服務,加速完成遠端監控系統的開發。

換言之,研華方案既強化了空調設備商自家產品的市場競爭力,又能以具有加值服務的中央空調系統,協助客戶有效實施節能減碳政策,做到環境保護,促成多贏。


【專案導入產品】

  • ADAM-3600:8AI / 8DI / 4DO / 4擴充插槽之無線智慧型RTU,內建兩款軟體工具:
  1. WISE-PaaS/EdgeLink:智慧協定轉換軟體
  2. IEC 61131-3: SoftLogic控制軟體

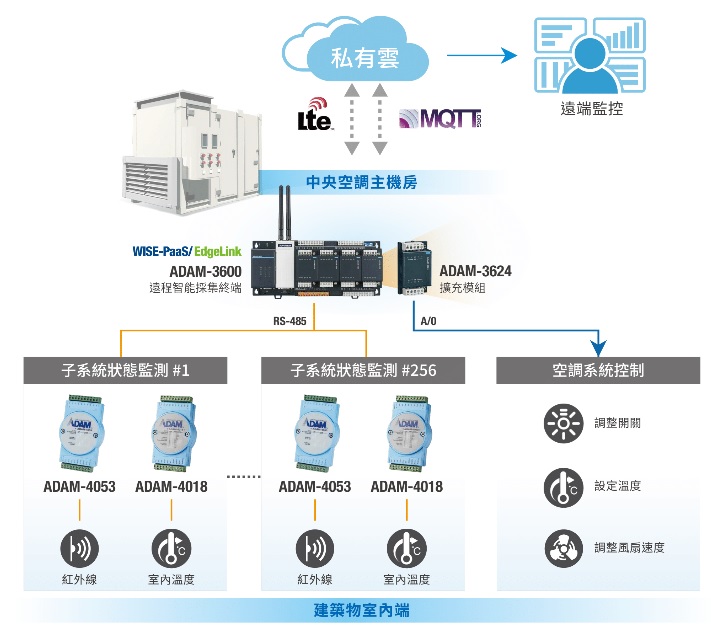

【系統架構圖
