提升機器穩定的理想選擇!FOG視覺控制方案,用於LED模組生產。

2019/10/28

應用背景

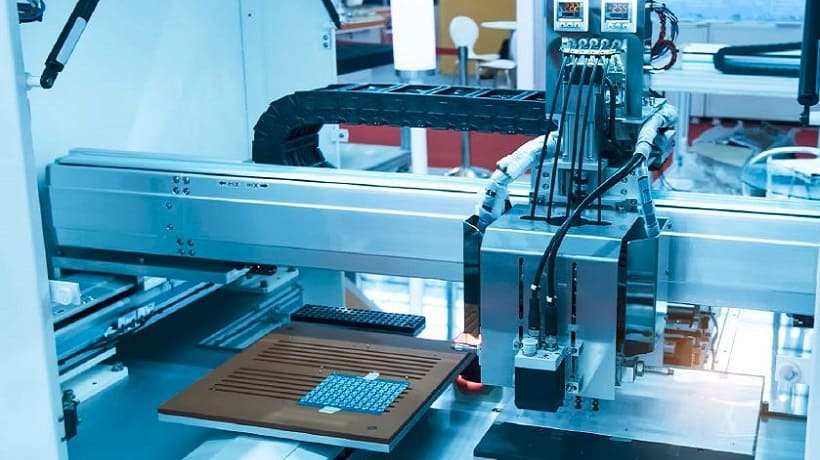

這家 LED 模組接合機器製造商正在開發大型視覺機器,每台配備 17 具工業個人電腦 (IPC)。他們測試多家品牌的 IPC,並已找出可提升機器穩定性的理想選擇。就每台機器的 IPC 數量而言,這項專案的首要之務就是採用體積精巧的 IPC。

系統需求

大部分配備 LCD 面板的行動裝置、平板電腦及家用電器,在設計上都採用 LED 螢幕。全球最知名的行動電話製造商也跟上這波潮流,在生產新一代的行動電話及平板電腦時,採用了韓國製造商生產的 LED 面板。為了因應製造流程中常見的多種作業,客戶需要開發大型 FOG 視覺機器,並且在每一台機器中配備 17 台 IPC,要達成此目標,則必須考量幾項重點。首先機器需要高效能 IPC,搭配高階 CPU 及四個 PCIe x4 插槽,可支援最多 16 台乙太網路攝影機。第二,由於每部機器有 17 台 IPC,因此必須盡可能縮小體積,以便在有限空間中容納最多數量的機器。第三,由於要配合 LED 製造商期限,客戶必須能夠迅速轉換為量產模式;因此客戶選用了一款完全通過研發團隊和品管團隊驗證的 IPC。最後,由於顯示器廠商決定為此專案在越南擴建生產線,客戶也必須在越南興建工廠,以縮短交貨時間並降低成本。因此在技術和 RMA 方面,他們都必須能在當地取得服務。

系統說明

重點在於,系統在設計上必須能夠支援內部軟體,並針對所擷取的影像進行視覺分析。IPC 組態為 AIMB-786 主機板安裝在精巧的 ACP-4340 機箱之中,配備第 9 代Core i7 8 核心/16 執行緒 CPU。每台 IPC 最多搭載四個 PCIE-1674E PCIe 卡,提供 PoE 系統可連接多達 16 台攝影機,用於對位監控及工件檢測。這項設計特點進一步促成了緊湊精巧的系統。

導入產品

 4U 智能機架安裝機箱,配備 4 個熱插拔磁碟機托架

主機板支援第九代 Core i,配備 1 個 PCIe x 16、4 個 PCIe x 4 及擴充插槽


4 埠 PCI Express GigE Vision 影像擷取卡

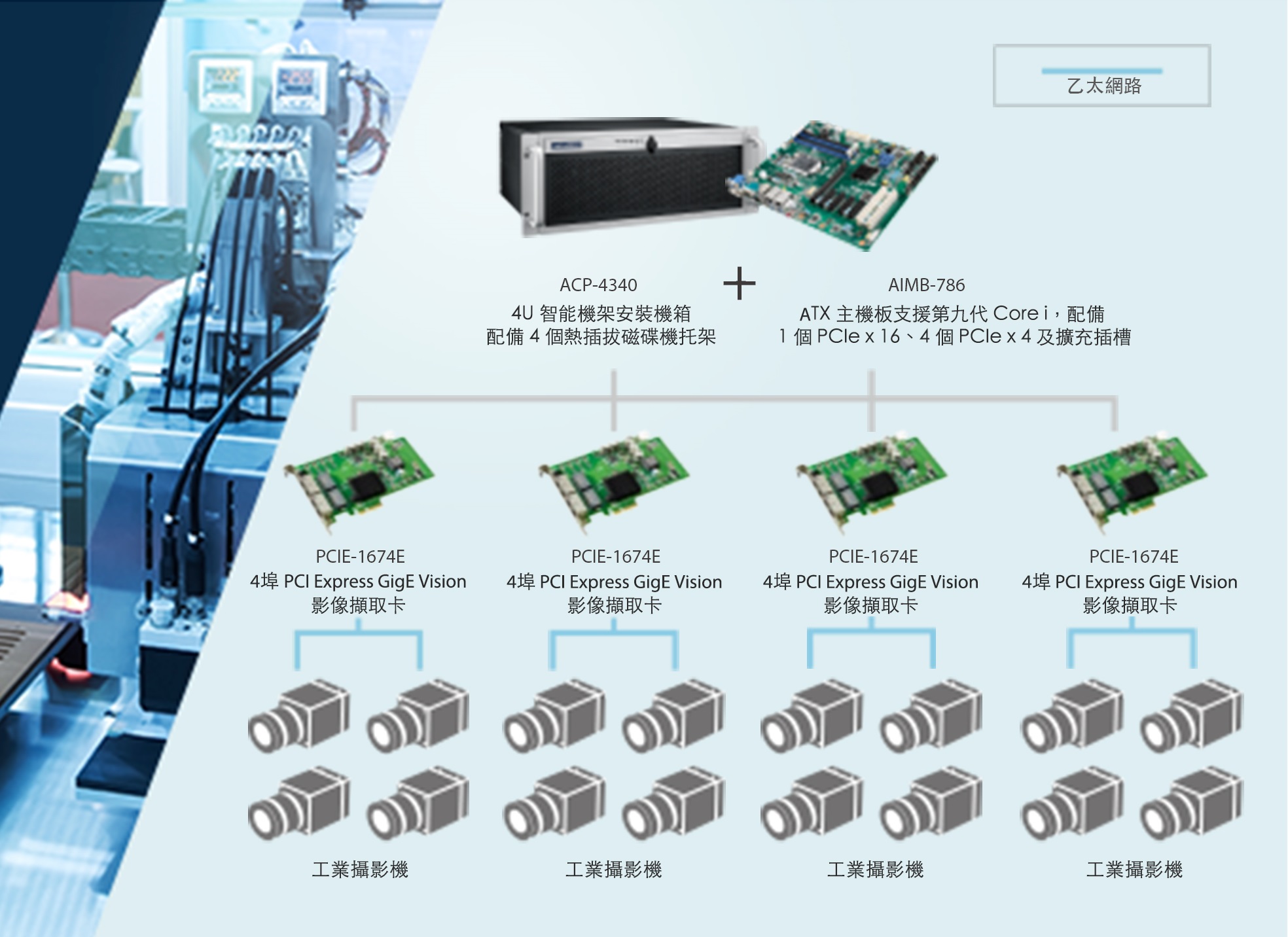

系統架構

研華優勢

我們不僅是領先全球的 IPC 製造商,IPC 產品也已通過客戶研發團隊驗證,且具備豐富的專業經驗,可提供即時而全面的解決方案,因此成為客戶的最佳選擇。 此外,我們採用單一製造商供應的系統,提供更高的相容性和可靠度,確保客戶無後顧之憂。我們透過越南通路合作夥伴在當地提供技術及 RMA 服務,協助降低維護成本,也是客戶選用本公司 IPC 的重要因素。 此外,由於研華積極維持庫存,且能即時配合 CTOS 需求,因此可從容不迫趕上緊湊的交貨期限。在獲利能力方面,這款緊湊型系統可實現價格合理、穩定可靠的高效能機器,為客戶帶來更多優勢。
