研華揮發性有機化合物(VOCs)智能監測解決方案

2019/5/16

導言:


研華的揮發性有機氣體連續在線監測系統,可在線同時測定總烴含量和不同特徵污染物的含量,同時可以通過數據採集通訊裝置將數據傳送至環保行政主管部門,使用單位可以進行遠程的監測或接入DCS系統。本系統適用於各種大氣污染物排放連續監測,可廣泛應用於石油化工、印刷塗裝、皮革加工、輪胎製造、汽車烤漆、醫藥等多種行業。


市場環境現狀:

  1. 政策導向,氣十條、水十條、土十條重要政策出台
  2. 政府生態環境相關部門要求實時、精準、有效監管企業污染排放,防止數據造假
  3. VOCs無組織排放問題頻發,環保部門逐年加強監管力度
  4. 企業污染排放超標將面臨巨額罰款等懲罰措施,精確監測成為必須

現場需求及問題:

  1. 業主需要精准採集、智能控制及邊緣計算相關軟硬產品與解決方案
  2. 傳統整套PLC系統擴展性、靈活性以及與雲端監管平台銜接存有局限性
  3. 為防止數據篡改、造假,傳統PC在很多城市VOCs監測系統中被禁止使用

技術及方案需求:

  1. 用戶希望尋找分佈式採集方案以及小型化VOCs數據上傳儀
  2. 用戶希望提高數據採集的精度和實時性
  3. 由於採樣通道數量較大,用戶希望實現低成本現場總線和模擬量採集方案
  4. 希望數據“一數雙方”防止造假,希望集成採集、控制、通訊與計算功能與一體

系統實施目標:

研華提供VOCs智能監控運維平台整體解決方案,通過傳感器對煙氣的各個監測節點進行數據採集,包括煙氣的溫度、壓力、濕度、水分、粉塵等數據,經VOCs分析儀進行分析,通過研華ADAM-5000系列控制器及數據採集模塊進行數據收集、存儲,SCADA軟件WebAccess進行數據整合,最後上傳到工業雲平台WISE-PaaS或環保部門統一監管平台。其中所有環節要求精準、可靠、實時監管,要同時上傳到環保監控平台及企業業主的監測平台,實現“一數雙發”、“實時準確”!

系統描述:

  1. 每個現場監控站採用1台研華可編程自動化控制器(PAC)ADAM-5560作為控制器主機,與VOCs分析儀連接,通過ADAM-5560進行數據收集、存儲以及轉發;
  2. 經過GC-FID檢測單元,流量自動控制,通過採集ADAM-5018等專用低電壓mv信號的採集,直接採集分析儀的氣體濃度,保證了數據的準確度;
  3. 通過WebAccess組態軟件可實時顯示氣體監測系統的各項污染物參數數值和系統的運行情況,直接查看排放氣體中各污染物的濃度,這些數據轉換成小時均值自動存入數據庫,自動進行數據統計,生成報表。軟件還支持歷史/實時曲線查詢、歷史/實時數據查詢,並能統計/打印報表;
  4. 研華工業組態軟件WebAccess:100%基於Web的組態軟件,可通過手機、平板、計算機等多終端、跨平台進行多個監測節點狀態的實時監控,讓用戶對現場狀況掌握指尖、運籌帷幄;
  5. 研華WISE-PaaS工業雲平台具備良好的可視化呈現、設備智能管理、AI框架服務等功能,搭配組態軟件WebAccess,可以無縫整合分析儀、控制器與數據採集模塊,實現OT與IT的完美融合,是環保監測運維平台的強力技術支撐。

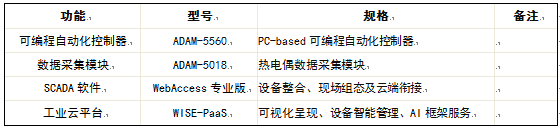

系統實施:

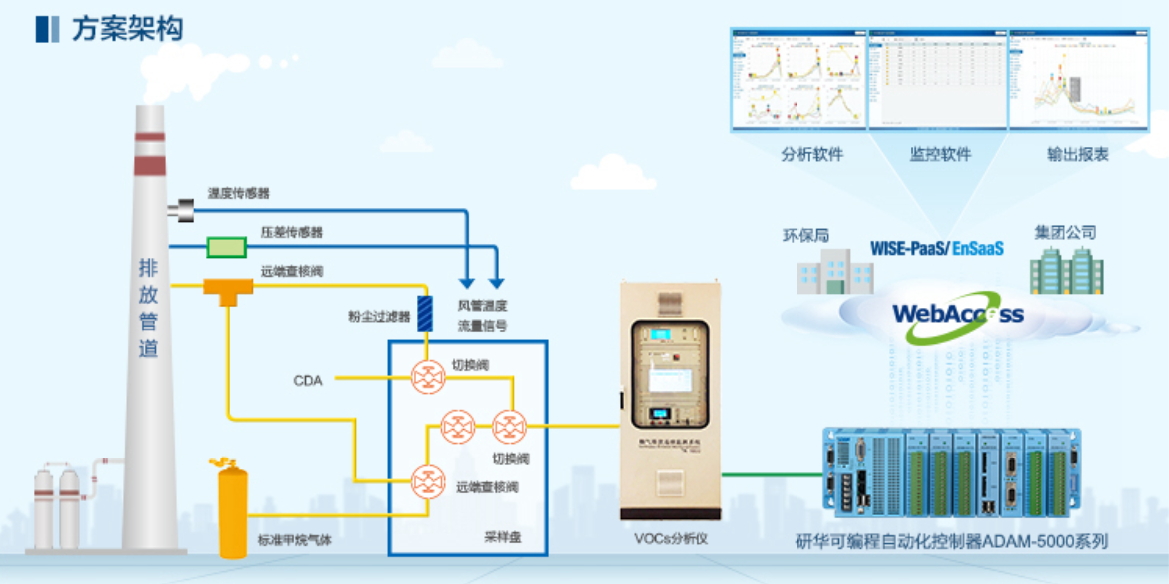

系統架構圖:









總結:

  1. 研華工業雲平台WISE-PaaS專注工業物聯網應用,集成多種可視化呈現工具、雲組態工具,整合設備智能管理及AI框架服務的專業工業雲平台。可協助環保部門與企業提供海量數據處理、實時監管及遠程運維監管平台服務。
  2. 研華工業組態軟件WebAccess可快速整合現場分析儀、PLC、控制器以及數據採集模塊等設備,幫助用戶或環保部門無縫銜接OT與IT系統,實現靈活數採、高效上雲、遠程監管。
  3. 研華ADAM-5000系列自動化控制器,可以在苛刻環境中穩定工作,其多網口、多串口的特性,可方便實現承上啟下的硬件整合;靈活對應下端的數據採集模塊,和上端的環保數採儀等設備進行銜接整合,構建一體化邊緣智能管控平台。降低客戶軟件系統開發成本,提升維護效率,其靈活的編程方式可支持高級語言及PLC語言,同時支持混合編程,其高可靠的軟件加密機制可有效保護知識產權及數據真實性。
