物聯網應用 印刷電路板烘箱製程再進化

2018/9/17

放眼工業4.0前瞻性計劃,研華提供烘箱生產履歷資料採集監控系統:導入某印刷電路版產業範例說明


生產線的烘箱設備,目前無法遠端監控溫度狀態,人員必需到機台前才曉得現在的製程的狀態及問題點,且每次更換製程參數時,需每個參數重新設定,相當耗費人力成本,另外在製程完成時或過程中有任何問題時,無法即時通知負責人員處理,且於生產過程中並無任何記錄,無法做未來的生產追溯。

使用者需要建立各產品料號使用的Profile(溫度、時間、段數、功率數),建立歷程紀錄。並提供使用者介面,讓作業員、工程師能使用,內容包含監控烘箱狀態、烘箱控制、料號…等資料建立。 而各烘箱更需要配置一台電腦,並搭配Barcode機,系統能透過網路監控各烘箱狀態。最後,當烘箱製程完畢後或發生問題,會利用簡訊通知該站人員處理。

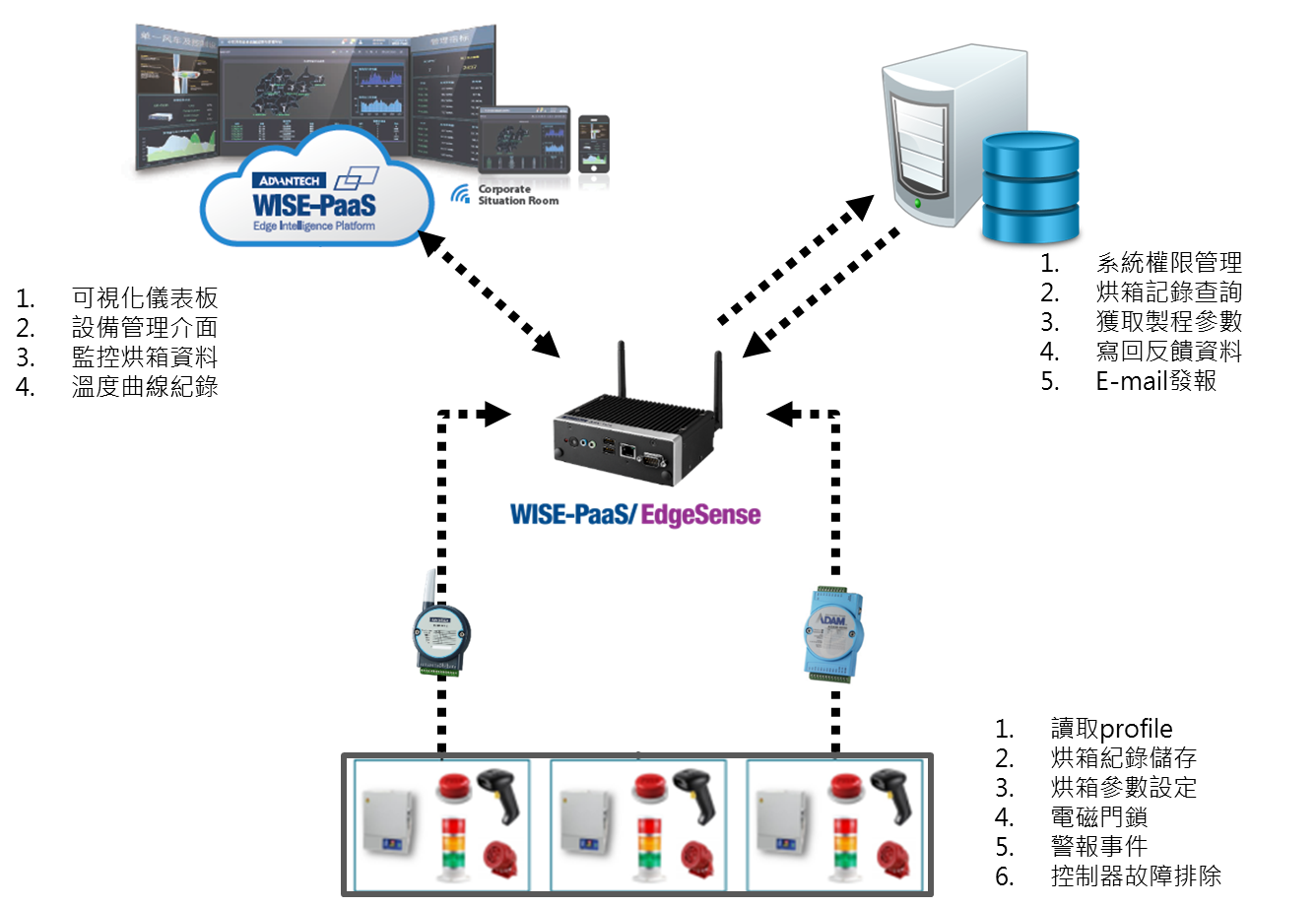

系統架構圖

研華SRP,提供端到雲連接的”設備聯網解決方案”,解決方案包含:
•       EIS閘道器與內建的WISE-PaaS/EdgeSense模組,對接設備與感測器。
•       提供Web Dashboard隨時監控設備狀態。
•       提供簡而易懂設備管理介面,具備帳號及密碼控管。

客戶可透過Barcode掃瞄工單,工單上的製程參數自動提供給烘箱機台,進而將製程記錄上傳至MES系統,包含異常記錄,提供報表統計。並結合廠內簡訊系統,當設備異常及製程結束時,可訊息通知。使用者可大幅提升生產效率並減少人工錯誤。
