應用背景
消費者電子產品需要具備輕薄短小等特色，而這項需求在過去幾年間快速成長，造成全球市場被動元件供應不足，價格持續穩定上揚。
被動元件製造商需要提升產量及品質，才能跟上需求。在這樣的環境中，高精密及高效能的被動元件外觀測試設備市場主要由日本企業獨佔。
中國國產設備供應商仍落後日本競爭對手。國際頂尖廠商的被動元件測試設備處理量可達每分鐘 12000 件，反觀中國國產設備的處理量通常低於 3000 件。中國國產廠商如何突破這樣的寡佔態勢？研華與合作夥伴推出全新解決方案，助您一臂之力！
系統需求
視測試需求而定，可能設置 1 至 12 台工業攝影機。每台攝影機都以 50-200 幀的取樣率運作，最高支援 3 um 的精準度。攝影機以即時速度拍攝相片以擷取影像。主要使用 GigE Vision 攝影機 (有時使用 USB Vision 攝影機)。
攝影機分別位於光學玻璃轉盤 (由直驅馬達控制) 上方及下方角度，以偵測不同程度和類型的瑕疵。 目前，大多數國產元件測試設備是由 PLC 控制，最低處理量每分鐘少於 500 件。部分設備是由動作控制卡 +IO 控制，處理量約為每分鐘 2000 件。
在這次個案中，客戶要求新裝置達到每分鐘 10000 件的處理量，這已接近國際頂尖設備的水準，也就是每分鐘 12000 件。近似的效能測度、更靈活的在地服務和更理想的價格，有助於贏得更高的市佔率。
研華優勢
新裝置擁有更多攝影機，可控制分割位置。客製化功能可滿足各種客戶需求：研華採用 PCI-1274 動作控制卡作為核心技術，達成客戶對於被動元件測試設備的特定要求。
PCIE-1674E 是 4 埠 GigE Vision PoE 介面卡，具備 INTEL I350 伺服器等級效能，支援多通道 GigE Vision 攝影機以每埠專屬 1.0Gbps 速率擷取高速影像，並透過乙太網路直接供電，減少客戶的配線需求。
IPC-610 是全球銷售第一的 IPC，享有穩定、安全和可靠等卓越聲譽。在動作控制演算法及應用體驗方面，強大的研發及專業技術支援團隊可協助客戶進行初步功能評估、樣品研發、使用者端現場除錯，並提供專業的技術支援。
系統說明
此外，本產品設置 12 通道位置閂鎖，在材料通過感測器時，可即時記錄編碼器提供的精確位置資訊，提供準確座標，供後續攝影機拍照及材料分類參考。
此外提供 12 條通道用於比較位置及比較觸發輸出，可依據個別客戶實際需求量身打造，支援最多 12 台攝影機即時擷取影像，在四個分割位置進行高速比較控制。 另一方面，PCIE-1674E 提供一至四件式組態，可用於擴充 GigE Vision 攝影機 (部分機型採用 USB Vision 攝影機)。
PCI-1756 具有 32 通道 DI 及 32 通道 DO，用於控制三色指示燈、緊急停止按鈕、電磁閥、氣缸及其他裝置感測器。 至於系統方面，IPC-7120 機箱搭載 AIMB-786 主機板，提供 8 核心 CPU 處理器，可支援的 PCIE 影像擷取卡從單片升級至兩片，亦可擴充至最多 8 個攝影機通道，大幅提升 AOI 應用速度。
本設備具備擴充能力、高效能和可靠品質，可作為理想的控制平台，用於客戶整體系統的視覺處理及動作控制的邏輯運算。

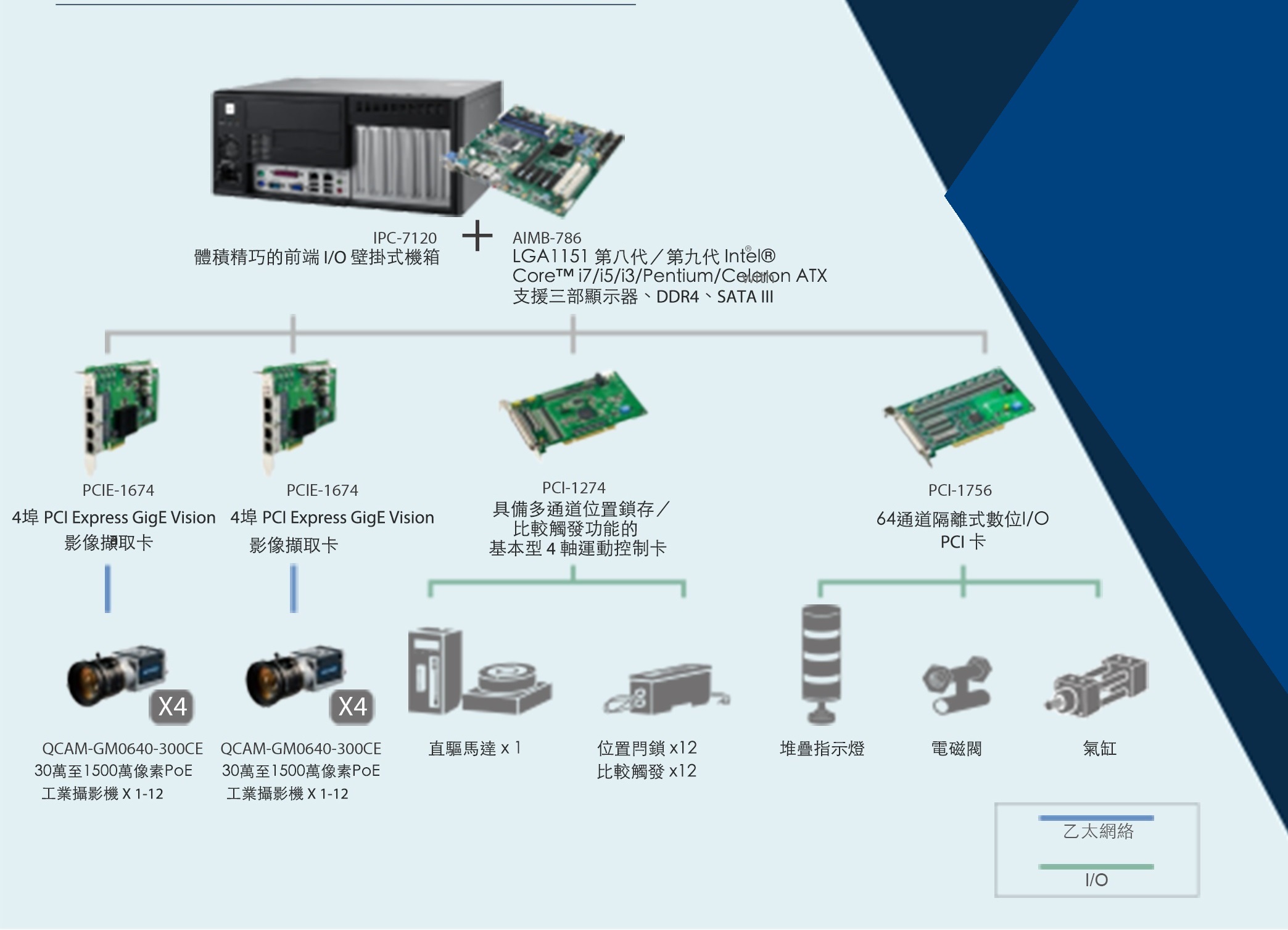

系統架構
