系統整合廠商以研華SRP為台北信義區精品百貨建置雲端智慧聯網停車場

2019/8/7


專案簡介

在物聯網與雲端服務的風潮帶動下,停車場也從過往的人工管理走向智慧化的遠端監控管理,既解決傳統易有效率不彰與收費漏洞等問題,還可透過導引與尋車技術增加車位流動性,更能善用智能照明而達到節能省電。

然而,一套完善的雲端智慧聯網停車場管理系統必須囊括底層的各種硬體設備、中層負責上下串連的雲平台、以及上層的SaaS應用程式。若全都由系統整合廠商自行開發與整合,所耗費的時間與心力必定可觀。再加上要滿足不同案場需求並確保系統穩定運行等壓力都可能拖延專案完成進度,甚至嚴重影響企業的市場競爭力。

研華為雲端智慧聯網服務提供的停車場解決方案(Solution Ready package;SRP)既可為邊緣智能應用(Edge Intelligence)提供豐富的硬體產品,也能按場域環境提供所需的感測與無線通訊產品,更有現成可用的PaaS物聯網雲平台。除了讓系統整合廠商能專心投入SaaS應用服務的開發,也能滿足不同案場的需求,進而省去設備到雲重新整合的麻煩,並以複製成功案例的方式加快專案建置速度,讓系統能早日上線運行。

系統需求

台灣一家為傳統停車場管理業者提供雲端智慧聯網服務的系統整合廠商,日前承接了台北信義商圈精品百貨的地下停車場專案。根據專案業主的要求,管理400個停車位的新系統不僅要能提供優質的用戶體驗,還要兼顧百貨公司不同客群以第三方支付、悠遊卡、信用卡或現金等各種方式付費的需求,更要貫徹人力成本與管理費用最小化的目標。

因此,這家系統整合廠商需要為此專案開發三套SaaS應用程式(包括停車導引和尋車系統、收費管理系統與停車間智能照明控制系統)。而配合這三套軟體則得於停車場裝設車牌辨識閘道機、智慧尋車機(Kiosk)、自動繳費機、停車格無線感應裝置、停車指引指示牌等硬體設備。

為了在精品百貨開幕前完成專案建置,該公司希望在有限的時間壓力下將專案人力聚焦於SaaS應用服務的開發,因此需要選購一套涵蓋邊緣設備與雲端平台的完整解決方案;同時該公司希望設備到雲的架構能一體適用於各種停車場,日後僅需調整設備配置與設計新的管理介面即能完成雲端智慧聯網停車場服務,以實現遠端監控管理。

系統概述

研華將此專案的雲端智慧聯網停車場服務分成四大部份,分別是:最底層以邊緣智能應用來處理車輛進出的閘道系統(Gateway System);第二層是進入停車場後負責停車格導引,以及停車格感應與自動照明控制;第三層是作為設備與應用程式橋樑的WISE-PaaS雲平台;而最上層則是由系統整合廠商開發的三套SaaS應用程式。

研華提供給此專案的SRP是套從邊緣端到雲端的完整解決方案,包括底層採用的MIC-7700、ITA-1711、PPC-3150這三款工業電腦能以佔用空間極少的緊湊尺寸與散熱佳的無風扇寬溫設計提供高性能的邊緣運算硬體平台;第二層裝設在停車格的感測節點Wzzard與閘道器WISE-6610則能以無線配置來節省佈線成本。

第三層的WISE-PaaS雲平台既透過WISE-PaaS/EnSaaS提供的資料庫、IoT hub與儀表板(Dashboard)等功能讓開發者可輕鬆設計自有的SaaS應用程式;又透過提供設備訊息(cloud message)和遠程控制功能的WISE-Pass/EdgeSense來協助管理底層設備,使用者能於遠端對研華的硬體產品進行問題診斷、還原及重啟,而不用親臨現場,讓系統維護更即時便利,也可節省維護成本。

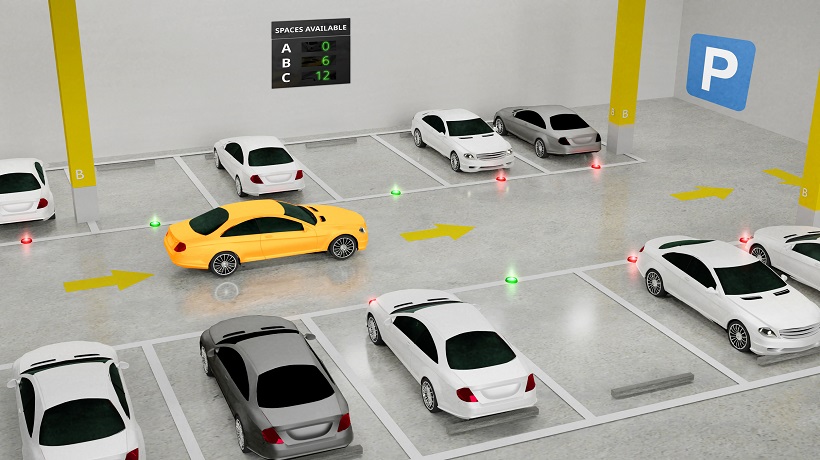

而系統的運作流程是:當最底層各種設備收集到資料後就會經由乙太網路傳送給WISE-PaaS雲平台,並供應相關數據資料給最上層的三套SaaS應用程式。當有車輛駛入停車場時,閘門即能自動開啟,場內的LED指示牌也會指引停車方向,停車格則會依感測結果啟動照明設施,而監控中心因為能即時接收現場設備相關資訊,有異常發生時(譬如閘門未關),就能在第一時間收到警示通知,以儘早排除問題。

此套研華SRP能因應不同停車場的需求,不論是車輛進出感應、收費機制、車位偵測、人機介面、與連結其他雲平台等等的要求,它都能滿足。譬如提供四個PCIe擴充槽的MIC-7700能讓車牌辨識閘道機接收像eTag這樣的RFID訊號。又譬如提供多達14個COM埠的ITA-1711,讓自動繳費機不論要收紙鈔、硬幣或卡片都不是問題。在無線技術方面,除了LoRa之外,研華也可提供其他選項。再則,若案場需要將所開發的停車場管理系統與第三方的系統(譬如台北市政府的停車位查詢系統)整合時,還能受惠於WISE-PaaS雲平台無縫連結各種公有雲與私有雲的好處,輕鬆將停車場資訊提供給第三方系統。

專案導入

ITA-1711:  內建Intel® Celeron™ J1900之無風扇緊湊型系統,附有多個COM埠

MIC-7700: 緊湊型無風扇系統,內建第6代/第7代Intel® Core™處理器採用LGA 1151插槽

PPC-3150: 內建Intel® Atom™四核處理器的15吋無風扇平板電腦

WISE-6610: 工業級LoRaWAN閘道器

WISE-PaaS Industrial IoT Cloud Platform: 工業物聯網雲平台

系統架構圖


結論

雲端智慧聯網服務對停車場管理業者而言,不但能節省人力成本、增加企業營收與降低營運管理費用;同時,也能藉由提供多元付費機制與輕鬆停車找車的便利性來提升顧客滿意度。而對提供此服務的系統整合廠商來說,採用研華SRP既能減輕開發人力的負擔,更可大幅降低售後的維運成本。

且研華SRP是相當具有彈性擴充與配置調整的解決方案,不僅適用於商業區停車場,也可套用在辦公大樓的停車場。有系統整合廠商以此架構為研華林口園區提供了包含會議室預約、訪客停車預約、迎賓看板、停車引導、尋車及節能照明等功能的智慧停車場管理系統。

隨著此專案的順利啟用並獲得好評,系統整合廠商也表示將持續採用研華SRP來開發停車場管理系統,為更多客戶提供完善的雲端智慧聯網服務。
